Thông số kỹ thuật và catalogue xi lanh khí nén AIRTAC TN25

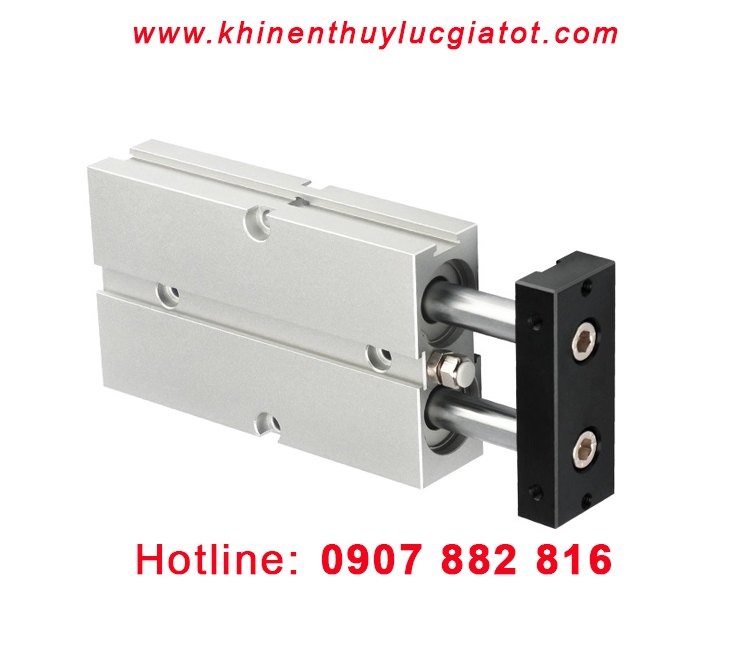

Ben hơi khí nén AIRTAC TN25. là loại xi lanh 2 piston (2 ty) có đường kính phi 25mm
Kích thước cổng: ren 5mm (M5)
Áp suất : 0,15~1MPa
Nhiệt độ: -20 ~ 70 độ C
Hãng sản xuất: AIRTAC (Đài Loan)
Các tính năng và thông số kỹ thuật xi lanh khí nén AIRTAC TN25
Tùy theo nhu cầu sử dụng mà ben hơi khí nén có các kích thước và hành trình khác nhau, dưới đây là những thông số giúp chúng ta hiểu rõ hơn về các hành trình của xi lanh khí nén AIRTAC series TN.
Ben hơi AIRTAC TN25 có các hành trình là 10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 125, 150, 175, 200.
Các hành trình và kích thước của xi lanh khí nén AIRTAC TN
Rất nhiều người đi tìm mua xi lanh khí nén mà họ không xác định được kích thước cũng như các chất năng của loại xi lanh mình cần, vì vậy việc đưa ra lựa chọn để mua hàng còn gặp nhiều khó khăn, nếu các bạn dành vài phút để đọc hết bài viết này thì tôi tin chắc bạn biết mình cần gì và mua loại nào cho thích hợp.
Để chuẩn bị tốt cho việc lắp đặt đúng nhu cầu sử dụng và hạn chế tối đa việc lắp đặt sai quy cách và kích thước của ben hơi khí nén, thì việc chúng ta cần trước tiên là hiểu rõ về cấu tạo cũng như kích thước xi lanh khí nén.
Cấu tạo và kích thước xi lanh khí nén AIRTAC TN25
Lấy ví dụ mình cần kích thước của một cái ben hơi khí nén AIRTAC TN25x150 ( phi 25mm hành trình 150mm) thì tính toán xi lanh khí nén như sau:
Tổng chiều dài khi xi lanh đang ở vi trí ban đầu (đang rút lại) thì ta có công thức: A + Stroke (hành trình) = 81 + 150= 231mm (thông qua bản vẽ xi lanh khí nén trên mình có thể cho được kết quả của chiều của xi lanh AIRTAC TN25x150).
Tổng chiều dài khi xi lanh đang thụt ra hết hành trình thì ta có công thức: A +Stroke (hành trình) + Stroke (hành trình) = 81 + 150 + 150= 381mm ( vậy là chỉ cần tham khảo hình trên là chúng ta có thể tính ra được các kích thước của xi lanh khí nén AIRTAC TN25).
Đến đây mình chắc chắn nhiều người cũng đã biết lựa chọn xi lanh đúng với nhu cầu của mình rồi, nhưng trong đó vẫn còn không ít người thắc mắc về lực đẩy của xi lanh khí nén, dưới đây là hình ảnh thông số kỹ thuật xi lanh khí nén AIRTAC TN25 và cách tính lực đẩy ra và rút vào của xi lanh khí.
Bảng tính lực đẩy ra cũng như lực rút về của ben hơi khí nén AIRTAC TN25
Cấu tạo của xi lanh khí nén AIRTAC TN25
TN là loại ben hơi 2 ty có nhiều kích thước khác nhau như:
Xi lanh khí nén AIRTAC TN10
TN10X10S, TN10X15S, TN10X20S, TN10X25S, TN10X30S, TN10X40S, TN10X50S, TN10X60S, TN10X70S, TN10X75S, TN10X80S, TN10X85S, TN10X90S, TN10X100S
Xi lanh khí nén AIRTAC TN16
TN16X10S, TN16X15S, TN16X20S, TN16X25S, TN16X30S, TN16X40S, TN16X50S, TN16X60S, TN16X70S, TN16X75S, TN16X80S, TN16X85S, TN16X90S, TN16X100S, TN16X125S, TN16X150S, TN16X175S, TN16X200S
Xi lanh khí nén AIRTAC TN20
TN20X10S, TN20X15S, TN20X20S,TN20X25S, TN20X30S, TN20X40S, TN20X50S, TN20X60S, TN20X70S, TN20X75S, TN20X80S, TN20X85S, TN20X90S, TN20X100S, TN20X125S, TN20X150S, TN20X175S, TN20X200S
Xi lanh khí nén AIRTAC TN25
TN25X10S, TN25X15S, TN25X20S, TN25X25S, TN25X30S, TN25X40S, TN25X50S, TN25X60S, TN25X70S, TN25X75S, TN25X80S, TN25X85S, TN25X90S, TN25X100S, TN25X125S, TN25X150S, TN25X175S, TN25X200S
Xi lanh khí nén AIRTAC TN32
TN32X10S, TN32X15S, TN32X20S, TN32X25S, TN32X30S, TN32X40S, TN32X50S, TN32X60S, TN32X70S, TN32X75S, TN32X80S, TN32X85S, TN32X90S, TN32X100S, TN32X125S, TN32X150S, TN32X175S, TN32X200S
